Потолочные панели Zehnder ZIP

Инфракрасные потолочные водяные панели серии ZIP, производства компании Zehnder, предназначены для отопления помещений с высокими потолками – до 30 метров (цеха, складские и производственные помещения, ангары, спортивные залы, заводские корпуса, автоцентры, выставочные комплексы и т.п.).

В качестве теплоносителя, в панелях лучистого отопления Zehnder ZIP стандартного исполнения, используется вода с максимальной температурой +95°С и давлением до 5 бар (возможно исполнение панелей для параметров +120°С / 10 бар). За счет горячей воды, проходящей по трубам, уложенным в особые пазы панели и происходит нагрев ее поверхности.

Принцип действия излучающих панелей ZIP основан на лучистом теплообмене. Тепло, изначально минуя воздух, передается от потолочных панелей непосредственно ограждающим конструкциям (пол, стены, окна) и предметам, находящимся в помещении.

Данный тип теплопередачи, в отличие от систем воздушного отопления, не создает сквозняков, не переносит пыль, не является источником шума. Использование панелей снижает теплопотери помещения, вследствие минимального градиента температуры воздуха по всей высоте помещения, требует меньше затрат на нагрев приточного воздуха. Водяные потолочные панели не требуют расходов на их обслуживание, в них не используются элементы, детали или устройства, для работы которых нужен подвод электричества. За счет этих основных факторов достигается экономия энергии в 40%.

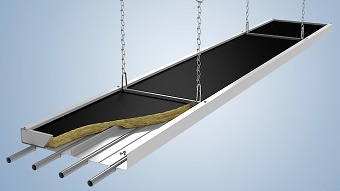

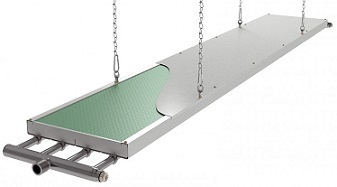

Конструкция излучающей панели Zehnder ZIP представляет собой оцинкованнный стальной лист толщиной 0,5 мм, в округлые выштампованные углубления которого, расположенные по продольной оси, запрессовываются оцинкованные трубы из прецизионной стали ⌀ 155 мм и толщиной стенок 1 мм. По ширине, в каждой панели запрессованы четыре трубы с расстоянием между ними 80 мм. Трубы могут быть соединены в коллекторы проходные или глухие (диаметр трубы коллектора 32 мм). Проходной коллектор имеет присоединительный патрубок с наружной резьбой и воздухоспускной кран Маевского. Различные коллекторные соединения делают возможными различные схемы гидравлических покдлючений.

Жесткость панели обеспечивают эти профилированные продольные углубления и специальная конструкция торцов. Сверху панель, в заводских условиях, закрывается слоем теплоизоляционного материала. Высота короба панели — 42 мм (с трубками — 55 мм).

Ширина одной панели Zehnder ZIP — 320 мм. Стандартная длина может быть 2, 3, 4, 5 или 6 метров. Вес одной стандартной панели длиной 2 метра с заполненной водой трубами – около 5,8 кг.

Отдельные панели можно соединять последовательно в линиию. Также панели можно соединять параллельно (в блоки) — по 2 штуки (2 ZIP), 3 (3 ZIP) или четыре панели в блоке (4 ZIP). Панели, а именно трубы и коллекторы, соединяются посредством резьбовых соединений или пресс-фитингов. Места соединений закрываются декоративной крышкой.

Видимая снизу поверхность панели – гладкая.  Лист дополнительно окрашивается высококачественной полимерной эмалью в стандартном исполнении – белого цвета (RAL 9016). Под заказ возможна окраска в любой из цветов линейки RAL.

Характеристики излучающих ик-панелей Zehnder ZIP

ПараметрыБазовые модели панелей ZIP
ZIP

(отдельная панель)

ZIP 2

(два модуля)

ZIP 3

(три модуля)

ZIP 4

(четыре модуля)

Монтажная ширина320 мм704 мм1088 мм1472 мм
Монтажная длина одной панели (модуля)2000 мм
Воможные длины панели (модуля)2 метра, 3, 4, 5 или 6 метров
Количество рядов труб481216
Расстояние между рядами80 мм
Внешний диаметр труб15 мм
Расстояние между модулями646464
Количество точек подвеса на ось2223
Расстояние между точками подвеса2566405122 x 704
Максимальная рабочая температура жидкости95°С (возможно особое исполнение, расчитанное на температуру до 120°С)
Максимальное рабочее давление5 бар (возможно особое исполнение HP (high pressure) c давлением от 5 до 10 бар)
Масса панели без воды с изоляцией3,8 кг/м7,6 кг/м11,4 кг/м15,2 кг/м
Масса коллектора без воды0,9 кг1,7 кг2,6 кг3,4 кг
Масса изоляции0,32 кг/м0,64 кг/м0,96 кг/м1,28 кг/м
Содержание воды0,53 л/м1,06 л/м1,6 л/м2,13 л/м
Масса панели с водой и изоляцией4,3 кг/м8,7 кг/м13,0 кг/м17,3 кг/м
Масса коллектора с водой1,5 кг2,8 кг4,4 кг5,5 кг
Отопительная мощность при Δt = 55 K с изоляцией (согласно EN 14037)208 Вт/м417 Вт/м625 Вт/м834 Вт/м
Константа отопительной мощности (K)2,08714,17426,26138,3484
Экспонента отопительной мощности (n)1,1489
Охлаждающая мощность при Δt = 10 K с изоляцией (согласно DIN 4715-1)36 Вт/м71 Вт/м107 Вт/м142 Вт/м
Константа охлаждающей мощности (K)3,2836,5669,84913,132
Экспонента охлаждающей мощности (n)1,034



Для крепления излучающих панелей к потолку используются стандартные монтажные комплекты

Основа для креплениябетонный потолокстальной профильпрофнастилнаклонная стальная балкагоризонтальная стальная балка
Номер монтажного комплектаKN 53KN 54KN 56KN 57KN 58

Также для подвеса излучающих панелей могут применяться:

  • поперечные шины, расстояние между которыми может достигать 3 метров. Особенность этих шин — панель находится на малом расстоянии от потолка;
  • система подвеса Fix, обеспечивающая монтаж панелей непосредственно к потолку;
  • система Flex, позволяющая подвешивать панели и их модули под углом (например при скатной кровле).



Специальные исполнения и дополнительные решения потолочных панелей обогрева ZIP

Компания Zehnder предлагает специальные решения, помогающие адаптировать панели к особенностям функционирования в каждом проекте. К дополнительным исполнениям относятся:

  • для спортивных сооружений — выпуклая (к потолку) прочная сетка «антимяч»;
  • для помещений с повышенной пыльностью – пылезащитная накладная верхняя панель;
  • для помещений с повышенной влажностью – укладка особого типа теплоизоляции с дополнительным закрытием ее сверху листовым материалом;
  • приподнятые из глубины короба трубные коллекторы;
  • при наличии в кровле верхнего естественного света – прерывистое исполнение соединения излучающих панелей, для целей лучшего светопроникновения.
